توضیحات
اسلیپ رینگ ۴ کانال ۳۰ آمپری
اسلیپ رینگ چیست؟
حلقه لغزش قطعه ای بسیار مهم است که می تواند چرخش مداوم ۳۶۰ درجه را حل کند و الکتریسیته را به قسمتی از مجموعه که به طور مداوم در حال چرخش است، بدون محدودیت بچرخاند.
حلقه های لغزش در دستگاه های الکترومکانیکی از جمله میز دوار، سیستم های نظارتی مانند رادار، ماشین های پزشکی مانند میکروسکوپ و لامپ های بازوی پشتیبانی، منابع انرژی تجدید پذیر مانند توربین های بادی، تجهیزات اتوماسیون و غیره استفاده می شود.

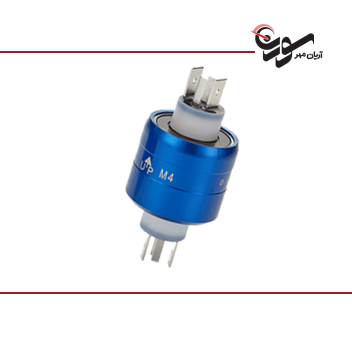

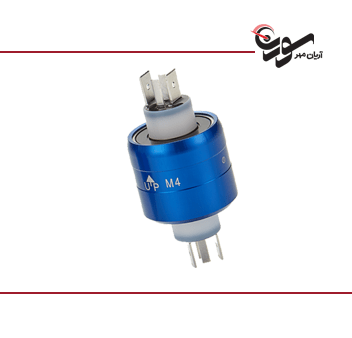

کانکتور چرخشی برقی مدل M4
کانکتور برقی دوار مدل MLTECH M4 دارای ۲ کانال هر کدام ۴ آمپر و ۲ کانال ۴ کانال است که هر کدام می توانند جریان ۳۰ آمپر را حمل کنند.
معمولا برای انتقال گرما در ترموکوپل ها و مقاومت ها به ویژه در ماشین های بسته بندی استفاده می شود.
این اسلیپ رینگ از نوع جیوه ای می باشد.
انتقال بسیار خوبی را با جلوگیری از نوسانات گرما و ماندگاری فوق العاده طولانی حتی در دورهای بالا ارائه می دهد.
حلقه لغزش جیوه چگونه کار می کند؟
اسلیپ رینگ جیوه ای عملکردی مشابه با حلقه لغزش الکتریکی دارد. با داشتن حلقه لغزش تماسی جیوه ای، به عنوان یک رسانه رسانا عمل می کند و به انتقال سیگنال های جریان و قدرت از طریق یک فلز مایع در شرایط دمایی معمولی کمک می کند.
حسگر حلقه لغزش چگونه کار می کند؟
یک حلقه لغزش سیگنال های الکتریکی و قدرت را از طریق یک رابط چرخان با استفاده از کنتاکت های الکتریکی کشویی عبور می دهد.
این کنتاکت ها معمولاً یک حلقه چرخان و یک برس ثابت یا برف پاک کن هستند که در طول چرخش در امتداد سطح حلقه می لغزند.
مشخصات اسلیپ رینگ ML-TECH M4
- مدل : ML-TECH M4
- تعداد کانال : 4
- جریان : 2x 4A @ 2x 30A
- مقدار ولتاژ : 250Vac
- محدوده دما : -۳۰° to 60° C
- حداکثر سرعت کار : 1200d / dk
- حداکثر فرکانس عملیاتی : 200MHz
- مقاومت برشی : >25 Mohm
- گشتاور چرخشی : 200gm-cm
امکانات اسلیپ رینگ M4
- جریان : 17 تا ≤39A، ۳ تا ≤6A
- ساختمان بدن : آلومینیوم
- تعداد کانال ها : ≤۶
- ساختار مونتاژ : مایل پایان
- ولتاژ : ≤100V، ۱۰۱ تا ≤250V
- سرعت دوران : ≤۹۹، ۱۰۰ تا ≤۵۰۰، ۱۰۰۱ تا ≤۷۰۰۰، ۵۰۱ تا ≤۱۰۰۰
