توضیحات

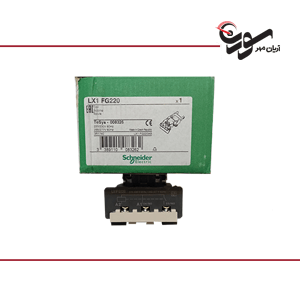

سیم پیچ کنتاکتور TeSys
سیم پیچ کنتاکتور یک هسته مغناطیسی سیم پیچی و یک وسیله غیرفعال الکتریکی است، که دارای دو پایانه است.
که نیروی لازم را برای اتصال فیزیکی کنتاکت های هادی الکتریسته فراهم میسازد.
بوبین کنتاکتور وظیفه تبدیل ولتاژ برق به میدان مغناطیسی را دارد.
هنگامی که یک ولتاژ کنترل به پایانه های A1-A2 اعمال می شود، کنتاکت های اصلی کنتاکتور را قادر می سازد تا موقعیت خود را تغییر دهند.
در محدوده های ولتاژ ۰.۸۵-۱.۱ Uc و محیط ها تا دمای ۵۵ درجه سانتی گراد کار می کند.
نرخ های عملیاتی بالایی را برای کنتاکتور تا ۲۴۰۰ سیکل در ساعت فراهم می کند.
مشخصات فنی سیم پیچ کنتاکتور TeSys
- سازگار با : کنتاکتور TeSys F LC1F
- نوع مدار کنترل : AC در ۵۰/۶۰ هرتز
- ولتاژ مدار کنترل : ۲۲۰…۲۳۰ ولت AC 50 هرتز | ۲۶۵…۲۷۷ ولت AC 60 هرتز
- اندوکتانس مدار بسته : ۲.۵۹ H
- مقاومت متوسط : ۱۶.۵ اهم در ۲۰ درجه سانتیگراد
- زمان عملیات : ۲۰…۳۵ ms بسته شدن
۷…۱۵ ms باز شدن - دوام مکانیکی : ۱۰ سیکل
- حداکثر نرخ عملیاتی : ۲۴۰۰ سیکل در ساعت ۵۵ درجه سانتیگراد
- تکنولوژی کویل : بدون ماژول سرکوبگر داخلی
- کنترل محدودیت های ولتاژ مدار : خروج: ۰.۳۵…۰.۵۵ Uc 50/60 هرتز (در ۵۵ درجه سانتیگراد) | عملیاتی: ۰.۸۵…۱.۱ Uc 50/60 هرتز (در ۵۵ درجه سانتیگراد)
- قدرت : ۸۰۵ VA 50 هرتز cos phi 0.3 (در ۲۰ درجه سانتیگراد) | ۹۷۰ VA 60 هرتز cos phi 0.3 (در ۲۰ درجه سانتیگراد)
- مصرف برق نگهدارنده : ۵۵ VA 50 هرتز cos phi 0.3 (در ۲۰ درجه سانتیگراد) | ۶۶ VA 60 هرتز cos phi 0.3 (در ۲۰ درجه سانتیگراد)
- اتلاف گرما : ۱۸…۲۴ وات در ۵۰/۶۰ هرتز
- دمای هوای محیط : -۵…۵۵ درجه سانتی گراد
- وزن : ۰.۵۵ کیلوگرم
