انکودر هایدن هاین سری EQN
رمزگذارهای چرخشی از HEIDENHAIN به عنوان حسگرهای اندازه گیری برای حرکت چرخشی، سرعت زاویه ای، و هنگامی که در ارتباط با استانداردهای اندازه گیری مکانیکی مانند پیچ های سربی استفاده می شوند، برای حرکت خطی استفاده می شوند.
حوزههای کاربردی شامل موتورهای الکتریکی، ماشینهای ابزار، ماشینهای چاپ، ماشینهای نجاری، ماشینهای نساجی، رباتها و دستگاههای جابجایی، و همچنین انواع مختلف دستگاههای اندازهگیری، تست و بازرسی است.
کوپلینگ شفت مستقیم
شفت تو خالی اجازه می دهد تا رمزگذار چرخشی به طور مستقیم به شفت جفت شونده متصل شود.
کوپلینگ روتور اضافی مورد نیاز نیست. سفتی بالا به دست آمده اجازه پهنای باند بالاتر در حلقه کنترل را می دهد، عدم دقت را کاهش می دهد و نصب را ساده می کند.
رمزگذار به عنوان سنسورهای اندازه گیری برای چرخش عمل می کنند.
کوپلینگ انعطاف پذیر
کوپلینگ استاتور بازی بین موتور و رمزگذار چرخشی را جبران می کند و در نتیجه به طور قابل اعتمادی عدم دقت را تصحیح می کند.
حتی شیب و بازی محوری را می توان جبران کرد. کوپلینگ استاتور نیز نصب آسان روی سطح صفحه را تسهیل می کند.

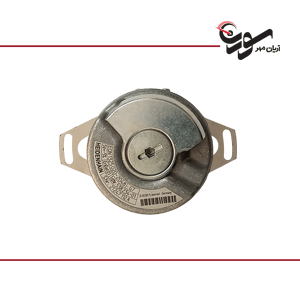

انکودر چرخشی EQN 1325، با بلبرینگ داخلی، 8192 PPR و 14-3.6 ولت، اتصال دهنده، IP40، با شفت مخروطی و کوپلینگ استاتور می باشد.
مطلق | تک دور
موقعیت / دور: 25 بیت
چند چرخشی
موقعیت / دور: 13 بیت
EndDat 2.2/01
رمزگذارهای چرخشی EQN HEIDENHAIN دارای یک یاتاقان یکپارچه و یک جفت استاتور نصب شده هستند.
عملکرد دینامیکی بالا و فرکانس های طبیعی بالا را نمایش می دهند.
شفت رمزگذار مستقیماً به شفت اندازه گیری شده متصل می شود.
در طول شتاب زاویه ای شفت، کوپلینگ استاتور باید تنها گشتاور ناشی از اصطکاک در یاتاقان را جذب کند.
کاربرد انکودر heidenhain
- موتور
- ماشین ابزار
- ماشین آلات چاپ
- ماشین آلات نجاری
- ماشین آلات نساجی
- ربات ها
عملکرد انکودر
- برای درایوهای سروو
- انکودرهای زاویه با بلبرینگ یکپارچه
- Encoder های زاویه بدون یاتاقان انتگرال
- رمز گذارهای مغناطیسی مدولار
- خطی برای عددی ماشین ابزار کنترل شده
- الکترونیک رابط
- کنترل های HEIDENHAIN
- رابط های رمزگذار HEIDENHAIN
مشخصات فنی انکودر هایدن هاین
- قطر شفت : 10 میلی متر
- درجه حفاظتی : IP40
- فرکانس : 210.00 کیلو هرتز
- خروجی : 512 یا 2048 پالس
- ولتاژ : 14-3.6 ولت
- وزن : 0.820 کیلوگرم
- دما : 40- الی 120 درجه سانتیگراد
- منبع تغذیه : – 5 ولت
- چرخش های قابل حل : EnDat – 4096 (12 بیت)
جهت سفارش و خرید انکودر هایدن هاین سری EQN با آریان مهر سورن در ارتباط باشید.
