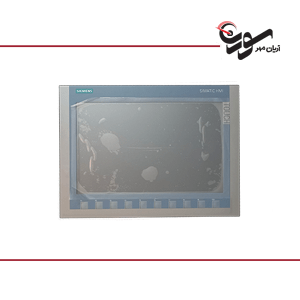

پنل HMI زیمنس مدل ۶AV2123
HMI (اچ ام آی) مخفف عبارت Human Machine Interface است و رابط بین ماشین و انسان مي باشد.
براي مانيتور كردن و مشاهده و تنظیم پارامترهاي دستگاه هاي صنعتي مثل PLC و اينورتر و…. استفاده می شود.
۲.۵ HMIدر واقع يك مانيتور LCD است كه مي توان آن را برنامه ريزي نمود و همچنين به كمك آن مي توان پارامترهاي مختلف را تغييرداد و سيستم را كنترل نمود.
اچ ام آی ها مانیتورهای صنعتی هستند که میتوانند با بقیه تجهیزات کنترلی ارتباط برقرار کرده و تبادل اطلاعات کنند.
شما توسط HMI قادر خواهید بود در هر نقطه از جهان به اطلاعات سیستم کنترل خود دسترسی داشته باشید.
به دلیل اینکه اچ ام آی یک دستگاه صنعتی است در آن مشکلات نویز و هنگ کردن و Reset شدن کمتر بوجود می آید.
پنل اچ ام آی دارای صفحه نمایش ۱۲ اینچی TFT با ۶۵۵۳۶ رنگ است و می توان با آن از طریق صفحه کلید یا صفحه نمایش لمسی کار کرد.
ارتباط با کنترلر از طریق رابط Profibus انجام می شود.
پیکربندی پنل اچ ام آی زیمنس پایه KTP1200 Basic DP – 6AV2123-2MA03-0AX0 از WinCC Basic V13 و/یا STEP7 BASIC V13 امکان پذیر می باشد.
مشخصات فنی پنل اچ ام آی زیمنس
- اندازه صفحه نمایش : ۱۲ اینچ TFT
- عرض صفحه نمایش : ۲۶۱.۱ میلی متر
- ارتفاع صفحه نمایش : ۱۶۳.۲ میلی متر
- تعداد رنگ : ۶۵۵۳۶
- تعداد کلیدهای تابع : ۱۰
- طراحی صفحه نمایش : لمسی
داده های الکتریکی
- ولتاژ تغذیه : ۲۴ ولت DC
- محدوده ولتاژ مجاز : ۱۹.۲-۲۸.۸ V DC
- مصرف جریان : ۵۵۰ میلی آمپر
داده های مکانیکی
- بریدگی نصب: عرض ۳۱۰ میلی متر
- بریدگی نصب : ارتفاع ۲۲۱ میلی متر
- عمق دستگاه : ۶۰ میلی متر
- جنس : پلاستیک
شرایط محیطی
- دمای کارکرد حداقل : ۰ درجه سانتی گراد
- دمای عملیاتی : حداکثر ۵۰ درجه سانتیگراد
- درجه حفاظت : IP65
- رابط های : RS-485/422، USB
- تایید : CE | CULus | RCM | KC
- نوع نصب : نصب در قالب افقی/پرترافیت
- حافظه برای داده های کاربر : ۱۰ مگابایت
