توضیحات

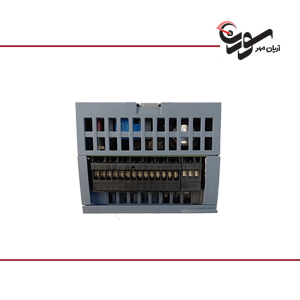

پی ال سی زیمنس S7-1200
SIMATIC S7-1200
این یک نوع کنترل کننده منطقی قابل برنامه ریزی است که توسط زیمنس تولید می شود و برای کنترل و خودکار سازی فرآیندهای صنعتی استفاده می شود.
S7-1200 PLC دارای دو جزء اصلی است: سخت افزار و نرم افزار.
سخت افزار شامل منبع تغذیه، واحد پردازش مرکزی یا CPU، ماژول های ورودی/خروجی و ماژول های ارتباطی است.
S7 در PLC زیمنس چیست؟
زیمنس PLC به سری SIMATIC S7، یک سیستم مدولار از کنترلکنندههای منطقی قابل برنامهریزی که برای خودکارسازی فرآیندهای صنعتی استفاده میشود، اشاره دارد.
این نشان دهنده خانواده ای از PLC ها است که برای کاربردهای مختلف طراحی شده اند و راه حل های فشرده، مقیاس پذیر و کارآمد را ارائه می دهند.
کنترلرهای SIMATIC S7-1200 زیمنس انتخاب هوشمندی برای راه حل های اتوماسیون فشرده می باشد.
گزینه های ارتباطی گسترده و عملکردهای فناوری یکپارچه هستند.
پی ال سی زیمنس اس ۷ به دو صورت ماژولار می باشد و جمع و جور یا اصلاحا کامپکت، بدون امکان ارتقای تعداد I/O موجود می باشد.
کنترلرهای SIMATIC S7-1200 برای انجام وظایف انعطاف پذیر و کارآمد اتوماسیون در محدوده عملکرد پایین تا متوسط، انتخاب ایده آلی هستند.
از ویژگی های این مدل پی ال سی می توان به عملکرد و مقیاس پذیری پیشرفته، ایمنی ماشین انعطاف پذیر، کنترل حرکت کارآمد و افزایش شفافیت داده ها اشاره نمود.
مشخصات فنی پی ال سی زیمنس
ورودی/خروجی پردازنده:
- ۶ DI 24 ولت DC
- ۴ رله DO 2A
- ۲ AI 0-10 V DC
حافظه برنامه/داده : 50 کیلوبایت
مقدار رتبه بندی شده (AC)
- ۱۲۰ ولت AC بله
- ۲۳۰ ولت AC بله
محدوده مجاز، حد پایین (AC) 85 ولت
محدوده مجاز، حد بالایی (AC) 264 ولت
فرکانس خط
- محدوده مجاز، حد پایین ۴۷ هرتز
- محدوده مجاز، حد بالایی ۶۳ هرتز
جریان ورودی و خروجی
مصرف جریان (مقدار نامی) : 60 میلی آمپر در ۱۲۰ ولت AC | 30 میلی آمپر در ۲۴۰ ولت AC
مصرف فعلی : حداکثر ۱۸۰ میلی آمپر در ۱۲۰ ولت AC | 90 میلی آمپر در ۲۴۰ ولت AC
جریان هجومی، حداکثر ۲۰ A | در ۲۶۴ ولت
برای باس هواپیمای عقب (۵ ولت DC)، حداکثر. ۷۵۰ میلی آمپر | حداکثر ۵ ولت DC برای CM
تامین رمزگذار
- منبع انکودر : ۲۴ ولت
- ۲۴ ولت ۲۰.۴ تا ۲۸.۸ ولت
حافظه کاری
- یکپارچه ۵۰ کیلوبایت
- شماره قابل ارتقا
بارگیری حافظه
- یک مگابایت یکپارچه
- پلاگین (کارت حافظه SIMATIC)، حداکثر. دارای کارت حافظه SIMATIC
ورودی های دیجیتال
تعداد ورودی دیجیتال : ۶ | یکپارچه
ورودی منبع/سینک بله
ولتاژ ورودی
- مقدار نامی (DC) : 24 ولت
- برای سیگنال “۰” ۵ ولت DC در ۱ میلی آمپر
- برای سیگنال “۱” ۱۵ ولت DC در ۲.۵ میلی آمپر
خروجی های دیجیتال
تعداد خروجی دیجیتال ۴ | رله ها
ظرفیت سوئیچینگ خروجی ها
- با بار مقاومتی، حداکثر. ۲ الف
- در بار لامپ، حداکثر. ۳۰ وات با DC، ۲۰۰ وات با AC
تاخیر خروجی با بار مقاومتی
- “۰” تا “۱”، حداکثر. ۱۰ میلی ثانیه؛ حداکثر
- “۱” تا “۰”، حداکثر. ۱۰ میلی ثانیه؛ حداکثر
خروجی های رله
- تعداد خروجی رله ۴
- تعداد چرخه های عملیاتی، حداکثر مکانیکی ۱۰ میلیون، در ولتاژ بار نامی ۱۰۰۰۰۰
