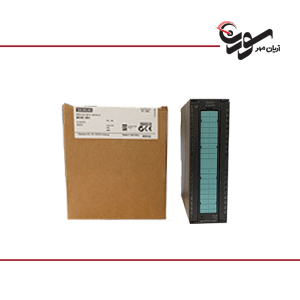

ماژول ورودی زیمنس sm331
ماژول ورودی آنالوگ SM 331
SM 331 analog input modules امکان ورودی آنالوگ را به ۸ ورودی جدید گسترش می دهد.
سیگنال های آنالوگ از فرآیندها را به سیگنال های دیجیتال برای پردازش داخلی PLC با وضوح ۹-۱۵ بیت تبدیل می کند.
ماژول ورودی آنالوگ چیست؟
ماژول های ورودی آنالوگ یک رابط برای CPU برای سنجش سطوح متغیر دنیای واقعی سیگنال های ولتاژ و جریان فراهم می کنند.
این سیگنال ها توسط ماژول ها برای استفاده در برنامه ها به مقادیر دیجیتال تبدیل می شوند.
این امر CPU را قادر می سازد تا سیگنال های متغیری مانند فشار، سرعت و جریان را پردازش کند.
ورودی آنالوگ در PLC چیست؟
در یک سیستم PLC، ماژول ورودی آنالوگ سیگنال های جریان یا ولتاژ یک دستگاه ورودی را اندازه گیری می کند.
این سیگنال ها معمولاً در محدوده ۰-۲۰ میلی آمپر (میلی آمپر)، ۴-۲۰ میلی آمپر، ۱-۵ VDC (ولت DC)، ۰-۱۰ VDC و غیره اندازه گیری می شوند.
می تواند عیب یابی گسترده و وقفه های ارزش را به CPU PLC ارسال کند.
ورودی و خروجی آنالوگ برای کارهای پیچیده با سیگنال های فرآیند آنالوگ مورد استفاده قرار می گیرد.
برای اتصال محرک ها و سنسورهای آنالوگ بدون تقویت کننده های اندازه گیری اضافی می باشد.
ولتاژ تغذیه
ولتاژ بار L+
- مقدار نامی (DC) : 24 ولت
- حفاظت از قطبیت معکوس : بله
جریان ورودی
- از ولتاژ بار L+ (بدون بار)، حداکثر : ۲۴۰ میلی آمپر
- از اتوبوس backplane 5 V DC، حداکثر : ۱۰۰ میلی آمپر
از دست دادن قدرت
از دست دادن توان : ۴.۶ وات
ورودی های آنالوگ
- تعداد ورودی آنالوگ : ۸
- برای اندازه گیری مقاومت : ۸
ولتاژ ورودی مجاز برای ورودی ولتاژ (تخریب حد)، حداکثر : ۷۵ ولت;
- ولتاژ : ندارد
- جریان : ندارد
- ترموکوپل : ندارد
- دماسنج مقاومتی : بله
- مقاومت : بله
تولید ارزش آنالوگ برای ورودی ها
- وضوح با بیش از حد (بیت شامل علامت)، حداکثر : ۱۶ بیتی؛ مکمل دو
- زمان ادغام، قابل پارامتربندی : بله
- زمان تبدیل اولیه (ms) تا ۴ کانال : ۱۰ میلیثانیه در هر ماژول،
ماژول، ۸ کانال: ۸۰ میلیثانیه
سرکوب ولتاژ تداخل برای تداخل
فرکانس f1 بر حسب هرتز : ۴۰۰/۶۰/۵۰ هرتز
اتصال رمزگذارهای سیگنال
- برای اندازه گیری مقاومت با دو سیم ارتباط : بله؛ بدون اصلاح مقاومت
- برای اندازه گیری مقاومت با سه سیم ارتباط : بله
- برای اندازه گیری مقاومت با چهار سیم ارتباط : بله
- مقاومت، نسبت به محدوده ورودی، (+/-) : ۰.۱٪
- دماسنج مقاومتی، نسبت به محدوده ورودی، (+/-) : ± ۱ K
- مقاومت، نسبت به محدوده ورودی، (+/-) : ۰.۰۵٪
- دماسنج مقاومتی، نسبت به محدوده ورودی، (+/-) : ± ۰.۵ K
- زنگ تشخیصی : بله. قابل پارامترسازی در هر گروه
- هشدار مقدار محدود : بله. قابل پارامترسازی
- وقفه سخت افزاری : بله. قابل پارامترسازی، کانال های ۰ تا ۷
- اطلاعات تشخیصی قابل خواندن است.
ورودی های آنالوگ جداسازی بالقوه
- بین کانال ها : بله
- بین کانال ها، در گروه های : ۲ تایی
- بین کانال ها و باس هواپیمای عقب : بله
- بین کانال ها و منبع تغذیه از الکترونیک : آره
- عرض ۴۰ میلیمتر
- ارتفاع ۱۲۵ میلی متر
عمق ۱۲۰ میلی متر
در یک سیستم PLC، ماژول ورودی آنالوگ سیگنال های جریان یا ولتاژ یک دستگاه ورودی را اندازه گیری می کند.
ماژول های ورودی/خروجی آنالوگ حاوی ورودی/خروجی های آنالوگ برای سیستم اتوماسیون هستند.
از طریق این ماژول ها می توان سنسورها و محرک های آنالوگ را به سیستم اتوماسیون متصل کرد.
استفاده از ماژول های ورودی/خروجی آنالوگ مزایای زیر را به کاربران ارائه می دهد:
سازگاری بهینه:
تعداد ورودی/خروجی ها را می توان از طریق ترکیب ماژول مناسب با یک کار خاص تطبیق داد.
هیچ هزینه سرمایه گذاری غیر ضروری وجود ندارد.
تکنولوژی قدرتمند آنالوگ:
محدوده های مختلف ورودی/خروجی و وضوح بالا امکان اتصال بسیاری از سنسورها و محرک های آنالوگ مختلف را فراهم می کند.
