توضیحات

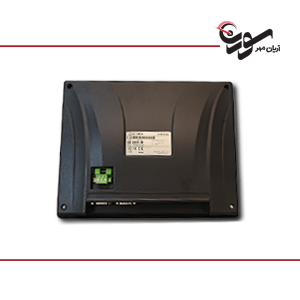

پنل نمایشگر وینتک
HMI سخت افزار یا نرم افزاری که از طریق آن یک اپراتور با یک کنترلر در تعامل است.
تفاوت بین HMI و PLC چیست؟
یکی از تفاوت های کلیدی بین PLC و HMI عملکرد اصلی آنها است.
در حالی که یک PLC مسئول اجرای منطق کنترل و مدیریت ورودی ها و خروجی ها است، یک HMI بر ارائه یک رابط کاربر پسند برای اپراتورها برای تعامل با سیستم تمرکز می کند.
panel weintek از یک پنل کنترل فیزیکی با دکمه ها و چراغ های نمایشگر گرفته تا یک کامپیوتر صنعتی با نمایشگر گرافیکی رنگی که نرم افزار اختصاصی اچ ام آی اجرا می کند.

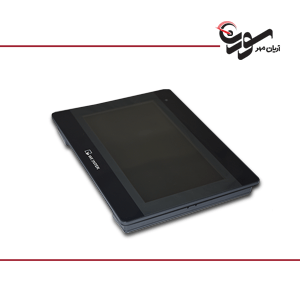

HMI با صفحه نمایش ۱۰.۱ اینچی TFT LCD
- عملکرد عالی
- HMI Series-iP جمع و جور Weintek ارتقا یافته است
- هر جنبه ای برای برآوردن انواع برنامه های کاربردی
مجهز به CPU ARM RISC 528MHz.
- محدوده ولتاژ ورودی گسترده: ۱۰.۵ ~ ۲۸ VDC
- به طور یکپارچه از EB8000 به EasyBuilder Pro ارتقا یافته است .
صفحه نمایش
- صفحه نمایش : ۱۰.۱ اینچی TFT
- وضوح : 1024* ۶۰۰
- روشنایی: (cd/m2) 350
- نسبت کنتراست: 500:۱
- نوع نور پس زمینه: LED
- طول عمر نور پس زمینه: 50000 ساعت
- رنگ: 16.7M
- زاویه دید: LCD (T/B/L/R) 70/70/80/80
تاچ پنل
- نوع مقاومتی: 4 سیم
- دقت: طول منطقه فعال (X)±۲٪، عرض (Y)±۲٪
حافظه و پردازنده
- فلش: 128 مگابایت
- رم : 128 مگابایت
- پردازنده: 32 بیتی RISC 528 مگاهرتز

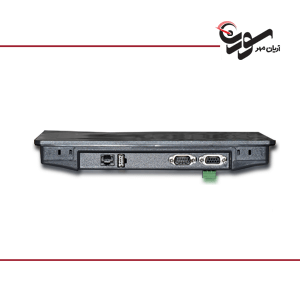

پورت I/O
- اسلات کارت N/A :SD
- میزبان USB 2.0 x 1 : SB
- USB Client :N/A
- اترنت: 10/۱۰۰ Base-T x 1
- پورت: COM Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W
- Con.B: COM1 RS-232 4W، COM3 RS-232 2W* RS-485 دوگانه ایزوله: N/A
- باس: CAN N/A
- اچ دی ام آی: N/A
- خروجی صدا: غیر مجاز
پاور
- برق ورودی: 10.۵ ~ 28VDC
- عایق برق: داخلی
- مصرف برق: 1.3A@12VDC ; 650mA@24VDC
- مقاومت ولتاژ: 500VAC (1 دقیقه)
- مقاومت: جداسازی بیش از 50M در 500VDC
مشخصات
- پوشش: PCB N/A
- محفظه: پلاستیکی
- ابعاد: WxHxD 271 x 213 x 36.4 میلی متر
- وزن: تقریبی ۱ کیلوگرم
محیط
- ساختار حفاظتی: پانل جلویی سازگار با NEMA4 / IP65
- دمای نگهداری: -۲۰ درجه ~ ۶۰ درجه سانتیگراد (۴- تا ۱۴۰ درجه فارنهایت)
- دمای کارکرد: 0 تا ۵۰ درجه سانتی گراد (۳۲ تا ۱۲۲ درجه فارنهایت)
- رطوبت نسبی: 10% ~ ۹۰% (غیر متراکم)
