کانورتر SEW-EURODRIVE مدل 31C030

توضیحات

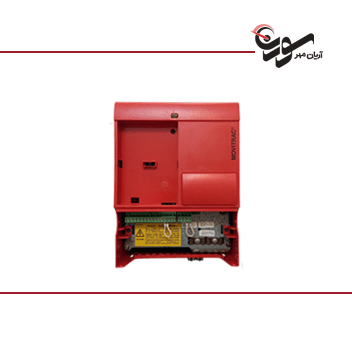

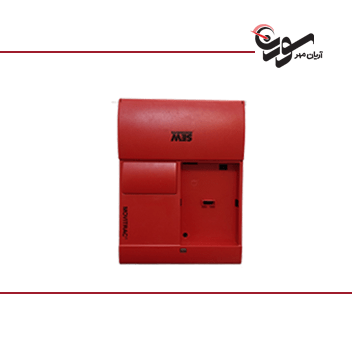

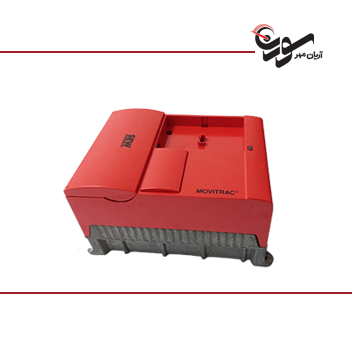

کانورتر SEW-EURODRIVE مدل 31C030

این مبدل فرکانس SEW-EURODRIVE 31C030-503-4-00 بخشی از محدوده MOVITRAC 31C است.

کانورترهای فرکانس سری MOVITRAC® 31C کانورترهای ریزپردازنده با مدولاسیون PWM سینوسی هستند.

آنها برای کنترل چرخش گیربکس ها و موتورهای استاندارد با توان های ۰.۵۵ کیلو وات تا ۵۵ کیلو وات (۰.۷۵ اسب بخار تا ۷۵ اسب بخار) استفاده می شوند.

واحدها مستقیماً به شبکه سه فاز AC (3 x 200 … 240 VAC و ۳ x 380 … 500 VAC در ۵۰ یا ۶۰ هرتز) متصل می شوند.

ولتاژ خروجی سه فاز و متغیر تا سطح ولتاژ ورودی با افزایش متناسب فرکانس خروجی تا فرکانس عطف قابل تنظیم بین ۵۰ هرتز و ۱۲۰ هرتز است.

این عملکرد به موتور القایی سه فاز اجازه می دهد تا با گشتاور ثابت تا فرکانس عطف و با توان ثابت بالاتر از فرکانس عطف کار کند.

کاهش مداوم محدودیت جریان بالاتر از فرکانس خمش انتخابی، محافظت از موتور سه فاز AC را در برابر مسدود شدن در محدوده توان ثابت تضمین می کند.

تمام ورودی ها و خروجی های الکترونیکی از منبع تغذیه جدا شده اند.

مدارهای الکترونیکی توسط یک منبع سوئیچ، مستقل از فرکانس ورودی و بالاتر از محدوده ولتاژ ورودی (۸۰ VAC -10% … 500 VAC + 10%) تغذیه می شوند.

بنابراین، می توان از همان برنامه MC_SHELL برای برنامه ریزی MOVITRAC® 31C و MOVITRAC® ۳۰۰۰ از طریق رایانه استفاده کرد.

پارامترهای MOVITRAC® 31C را نیز می توان با استفاده از کنترلر دستی FBG 31C تنظیم و ویرایش کرد.

علاوه بر منوی تنظیمات اصلی، یک منوی کوتاه با مهمترین عملکردها نیز ارائه می شود.

روش اضافه بار و عملکرد اندازه گیری خودکار موتور اجازه می دهد تا تمام اجزای درایو بهینه شوند.

واحد پایه MOVITRAC® 31C می تواند به چندین گزینه برای مطابقت با نیازهای هر برنامه مجهز شود.

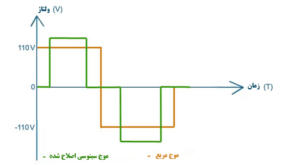

شکل موج خروجی کانورتر

با توجه به شکل موج خروجی کانورترها به سه دسته تقسیم می شود:

موج مربعی ساده و ارزان‌ می باشد، با این حال، در مقایسه با دو مدل دیگر از کیفیت پایینی برخوردار است.

موج مربعی اصلاح شده کیفیت توان بهتری را ارائه می دهد (THD~ 45%) و برای اکثر تجهیزات الکترونیکی مناسب است.

اینها پالس های مستطیلی دارند که دارای نقاط مرده بین نیم سیکل مثبت و نیم سیکل منفی هستند (THD حدود ۲۴ درصد).

کانورتر موج سینوسی واقعی بهترین شکل موج را با کمترین THD در حدود ۳% دارد.

این کانورتر گران است و در کاربردهایی مانند تجهیزات پزشکی، استریو، چاپگرهای لیزری و سایر کاربردهایی که نیاز به شکل موج سینوسی دارند، استفاده می شود.

همچنین در کانورترهای اتصالات شبکه و تجهیزات متصل به شبکه استفاده می شوند.

جهت استعلام قیمت و خرید کانورتر SEW مدل 31C030 با آریان مهر سورن در ارتباط باشید.
