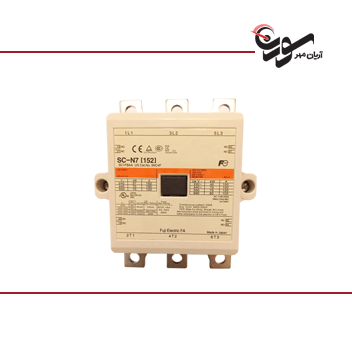

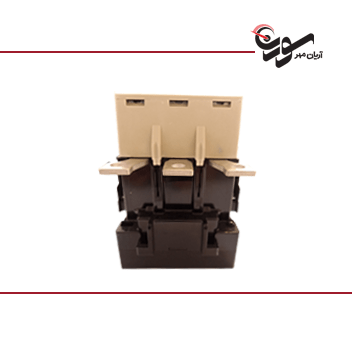

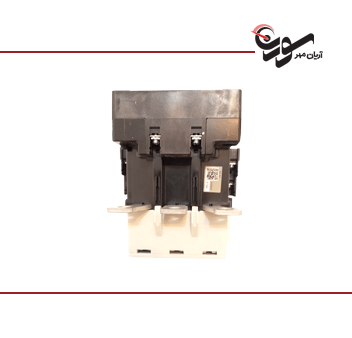

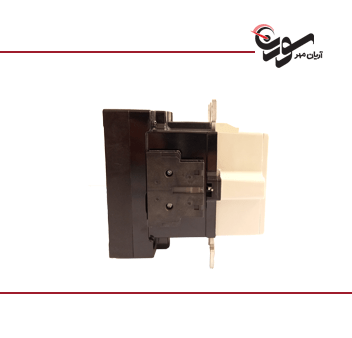

کنتاکتور مغناطیسی فوجی SC-N7
کنتاکتور مغناطیسی
Contactor یکی از پرکاربردترین قطعات الکتریکی است که در مدارهای الکتریکی برای قطع و وصل مدار الکتریکی با توان بالا مورد استفاده قرار می گیرد.
کنتاکتور یک کلید مغناطیسی است که مانند کلیدهای ساده سه فاز دارای ۳ کنتاکت اصلی با قدرت برای ارتباط تجهیزات و دستگاه های الکتریکی به شبکه و همچنین تعدادی کنتاکت های کمکی جهت استفاده در طراحی مدارهای فرمان است.
سری SC مجموعه ای از کنتاکتورهای با عمر طولانی و کارایی بالا است.
کنتاکتورهای سری SC دارای گزینه هایی مانند بلوک های تماس کمکی اضافی و واحدهای شمارنده عملیاتی با اتصالات گیره دار و سرکوب کننده های نوسان سیم پیچ هستند.
کنتاکتورهای نوع SC-N6 و بالاتر با یک سیم پیچ SUPER MAGNET کنترل شده با آی سی عرضه می شوند.
که از هر دو منبع AC و DC کار می کند تا از سوختن کویل ها و به هم خوردن تماس در اثر نوسانات ولتاژ جلوگیری کند.
کنتاکتورهای قاب کوچک با عملکردهای جدید به سری SC می پیوندند.
خط تولید SC، بر اساس فناوری بالا، اکنون از SC-03 تا SC-N16 گسترش یافته است.
کنتاکتور از چه اجزایی تشکیل شده است؟
Contactor از دو هستۀ E یا U که یکی ثابت و دیگر متحرک است تشکیل می شود.
وقتی جریان از هسته الکترومغناطیسی عبور می کند، یک میدان مغناطیسی تولید می شود و تغییر در نیروی تولید شده توسط میدان الکترومغاطیسی وضعیت کنتاکت را مشخص می کند.
کنتاکتور در مدل و ظرفیت توانی مختلفی تولید می شود.
کاربرد کنتاکتور
بطور کلی هر مدار کنترل الکتریکی از دو قسمت تشکیل شده است:
مدار فرمان
در سیستم ها از هادی های دیگر به منظور فرمان و کنترل استفاده می شود که در قطع و وصل کنتاکتور و کنترل کار مصرف کننده نقش دارند.
این مدار، مدار فرمان نامیده می شود.
مدار فرمان از کلید مینیاتوری، بی متال، شستی های استوپ و استارت، تیغه نگهدارنده و بوبین که به صورت موازی بسته شده تشکیل می شود.
معمولاً در کنتاکتورهای کوچک، کنتاکت هایی که برای مدار قدرت بکار می روند، با کنتاکت های مدار فرمان تفاوتی ندارند.
امّا در کنتاکتورهای متوسط و بزرگ، کنتاکت های مدار قدرت از کنتاکت های مدار فرمان بزرگتر بوده و با شماره های یک رقمی (۲-۱) و (۴-۳) و (۶-۵) نمایش داده می شوند.
وسایل حفاظتی برای اتصال کوتاه و بار زیاد، در مدار قدرت قرار گرفته و در اثر خطا باعث قطع مدار قدرت و یا قطع مدار فرمان می شود.
تأخیر در قطع کنتاکتور پس از شروع فرمان کمتر از تأخیر در زمان وصل آن است.
مدار قدرت
قسمتی از هادی های مدار که بین مصرف کننده الکتریکی و شبکه کشیده می شود، که در قطع و وصل کنتاکتور و کنترل کار مصرف کننده نقش دارد.
با اتصال ولتاژ تغذیه به بوبین کنتاکتور و عبور جریان از آن، کنتاکتور عمل کرده و مدار قدرت را قطع و یا وصل می کند.
کنتاکتورهای سری FUJI SC
کنتاکتور SC-N7 (SC-N6 تا N16) با پیشرفته ترین فناوری های الکترونیکی توسعه یافته و ساخته شده اند.
آنها از یک SUPER MAGNET با کنترل الکترونیکی مجهز به آی سی داخلی استفاده می کنند که عملکرد و قابلیت اطمینان آنها را افزایش می دهد.
SUPER MAGNET بر اساس یک مفهوم (ورودی AC، DC عمل می کند) است، بنابراین اجازه می دهد سیم پیچ با هر دو ورودی AC و DC انرژی بگیرد.
علاوه بر این، پس از بسته شدن، جریان آب بندی شده توسط مدار سوئیچینگ کنترل می شود.
کاهش زیادی در مصرف برق – یک ویژگی مقرون به صرفه – اجازه می دهد.
- مشخصات فنی کنتاکتور مغناطیسی
- محل مبدا : ژاپن
- نام برند : فوجی
- شماره مدل : SC-N7
- نوع برق : AC
- تعداد قطب : ۳
- فاز : ۳
- ولتاژ درجه بندی مدار اصلی : ۳۸۰ ولت
- جریان رتبه بندی مدار اصلی : 200A
- رله اضافه بار حرارتی ترکیبی : TR-N7/3,TK-N7
- ظرفیت موتور قفس سنجابی ۳ فاز (۲۴۰-AC 220) : 45kW 150A
- ظرفیت موتور قفس سنجابی ۳ فاز (۲۴۰-AC 220) : 75kW 150A
- جریان پیوسته [A] : 200
- ترتیب تماس کمکی : 2NO+2NC (قابلیت افزایش تا 4NO+4NC)
- EN/IEC/ others : مEN60947-4-1 IEC60947-4-1
- شماره مجوز TÜV : م R9950397
جهت استعلام قیمت و خرید کنتاکتور SC-N7 با آریان مهر سورن در ارتباط باشید.
